幾十年來，硅基功率晶體管（MOSFET、場效應晶體管）構成了功率轉換系統的支柱，可將交流電 (AC) 轉換為直流電 (DC)，反之亦然，或?qū)⒅绷麟姀牡蛪恨D(zhuǎn)換為高壓。在尋求可以提高開關速度的替代品時，氮化鎵 (GaN) 迅速成為領先的候選材料之一。GaN/AlGaN 材料體系表現出更高的電子遷移率和更高的擊穿臨界電場。結合高電子遷移率晶體管 (HEMT) 架構，與同類硅解決方案相比，它使器件和 IC 具有更高的擊穿強度、更快的開關速度、更低的電導損耗和更小的占位面積。
IMEC 200V GaN-on-SOI 功率 IC 技術和組件的橫截面示意圖。該工藝具有 E/D 模式 HEMT、肖特基二極管、電阻器、電容器的單片共集成，并包括先進的工藝模塊（深溝槽隔離、襯底接觸、再分布層......）
今天，大多數 GaN 電源系統由多個芯片組成?；?GaN 的器件在組裝到印刷電路板上之前作為分立元件組裝。這種方法的缺點是存在影響器件性能的寄生電感。“以驅動器為例，在單獨的芯片上帶有驅動器的分立晶體管受到驅動器輸出級和晶體管輸入之間以及半橋開關節點之間的寄生電感的影響。GaN HEMT 具有非常高的開關速度，當寄生電感未被抑制時，這會導致振鈴（ringing），即信號的不希望的振蕩。減少寄生效應和利用 GaN 卓越開關速度的最佳方法是將驅動器和 HEMT 集成在同一芯片上，”來自IMEC的Stefaan Decoutere 解釋道。
“同時，它減少了半橋中兩個晶體管之間的死區時間控制，其中一個晶體管必須在另一個晶體管打開時關閉。在這期間，電源和地之間存在短路，或死區時間。在芯片上集成所有組件將解決振鈴問題，減少死區時間，并最終提高轉換器的電源效率。”
d 模式 HEMT 的共集成
Imec 已經在絕緣體上硅 (SOI) 基板上單片集成構建塊（例如驅動器、半橋和控制/保護電路）取得了巨大進展。現在，研究人員已經成功地在產品組合中添加了兩個廣受歡迎的組件：d 模式（耗盡模式）HEMT 和肖特基二極管。

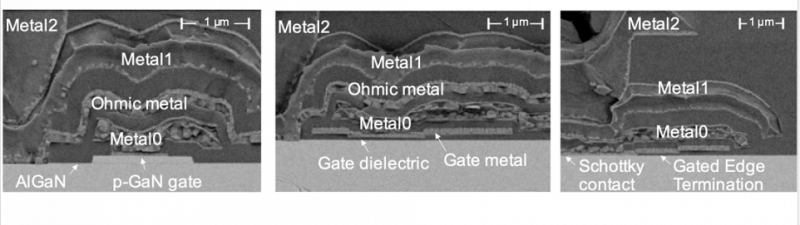

在 200 mm GaN-on-SOI 襯底上制造的高壓組件的工藝橫截面 (a) e 模式 pGaN-HEMT (b) d 模式 MIS-HEMT，(c) 肖特基勢壘二極管。所有器件都包括基于前端和互連金屬層并由介電層隔開的金屬場板
提高 GaN 功率 IC 的全部性能的主要障礙之一仍然是尋找合適的解決方案來解決 GaN 中缺乏具有可接受性能的 p 溝道器件的問題。CMOS 技術使用互補且更對稱的 p 型和 n 型 FET 對，基于兩種 FET 的空穴和電子遷移率。然而，在 GaN 中，空穴的遷移率比電子的遷移率差 60 倍左右；在硅中，這只是 2 倍。這意味著以空穴為主要載流子的 p 溝道器件將比 n 溝道對應器件大 60 倍，而且效率極低。一種廣泛使用的替代方法是用電阻器代替 P-MOS。電阻晶體管邏輯 (RTL) 已用于 GaN IC，但在開關時間和功耗之間表現出權衡。
“我們通過在 SOI 上的功能性 e-mode HEMT 平臺上共同集成 d-mode HEMTS，提高了 GaN IC 的性能。增強和耗盡模式是指在零源電壓下的 ON（d 模式）或 OFF（e 模式）狀態，導致晶體管中的電流流動（或不流動）。我們期望從 RTL 向直接耦合 FET 邏輯邁出一步將提高速度并降低電路的功耗，”Stefaan Decoutere 說。
具有低泄漏電流的肖特基二極管
肖特基勢壘二極管的集成進一步提高了 GaN 功率 IC 的功率效率。與硅二極管相比，它們可以在相同的導通電阻下承受更高的電壓，或者在相同的擊穿電壓下承受更低的導通電阻。“制造肖特基勢壘二極管的挑戰是獲得低導通電壓和低泄漏水平。不幸的是，當您瞄準較低的導通電壓時，您最終會遇到一個小的屏障來阻止泄漏電流。肖特基二極管因漏電流高而臭名昭著。與傳統 GaN 肖特基勢壘二極管相比，Imec 專有的柵極邊緣端接肖特基勢壘二極管架構 (GET-SBD) 可實現約 0.8 伏的低開啟電壓，同時將漏電流降低幾個數量級,
制造的 GET-SBD 的特性顯示（左）在 25°C 下以半對數刻度顯示 0.91V 的低開啟電壓，以及（右）兩種不同陽極的低反向漏電流（25°C 時為 2 nA/mm）在 25 和 150°C 下評估的場板配置。
快速開關和高電壓
GaN 是高功率應用的首選材料，因為導致晶體管擊穿的臨界電壓（擊穿電壓）比硅高 10 倍。但對于低功率應用，GaN 仍然具有優于硅的優勢，因為它具有出色的開關速度。“我們創建的基于 GaN 的 IC 為更小、更高效的 DC/DC 轉換器和負載點 (PoL) 轉換器開辟了道路。例如，智能手機、平板電腦或筆記本電腦包含可在不同電壓下工作的芯片，因此它們需要 AC/DC 轉換器來為電池充電，并需要設備內部的 PoL 轉換器來產生不同的電壓。這些組件不僅包括開關，還包括變壓器、電容器和電感器。晶體管開關速度越快，這些組件就越小，
Stefaan Decoutere：“快速充電器構成了當今 GaN 的最大市場，其次是用于服務器、汽車行業和可再生能源的電源。預計使用 GaN 的電源在系統級更可靠。它們的外形尺寸和重量更小，從而減少了材料清單，從而降低了成本。
正在研究的垂直設備
“我們將專注于提高現有平臺的性能，并進行進一步的可靠性測試。我們目前提供用于原型設計的 200V 和 650V 平臺，很快就會推出 100V。對于具有集成組件的 GaN-IC，1200V 大功率平臺可能不會產生顯著的改進。電壓越高，組件變得越慢。因此，可能沒有必要在芯片上集成驅動程序；模擬會告訴我們。”
“與此同時，我們正在尋找分立 1200V 器件的替代品，使 GaN 技術能夠用于電動汽車等最高電壓功率應用。具有橫向拓撲的晶體管是當今占主導地位的 GaN 器件架構。這些器件的三個端子（源極、柵極和漏極）位于同一平面的表面，因此電場是橫向的，跨越 GaN 緩沖層和部分后端（金屬化、氧化物）。在垂直器件中，源極和柵極位于表面，而漏極位于外延疊層的底部。在這種情況下，電場流過整個堆棧。決定器件擊穿電壓的是源漏分離，較大的分離可以保護通道不被擊穿。然而，橫向放置的源極和漏極之間的距離越大，器件越大。因為 1200V 設備的芯片會變得太大，橫向架構通常建議最高 650V。相反，對于垂直器件，使用更高的電壓歸結為創建更厚的外延堆疊，因為源極和漏極位于堆疊的不同端。芯片的表面積沒有增加，”Stefaan Decoutere 總結道。
